Установка балансировочного клапана в систему отопления: 58 фото

Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора. Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

У балансировочного клапана принцип работы довольно прост. Регулировочный маховик клапана позволяет плавно изменить размер проходного сечения. За счет этого меняется перепад давления на клапане, а значит, меняется и расход на том участке трубопровода, где установлен клапан.

Если для запорных вентилей необходима малая величина сопротивления, то балансировочные вентили призваны создавать большое сопротивление, которое должно быть не менее 3 кПа.

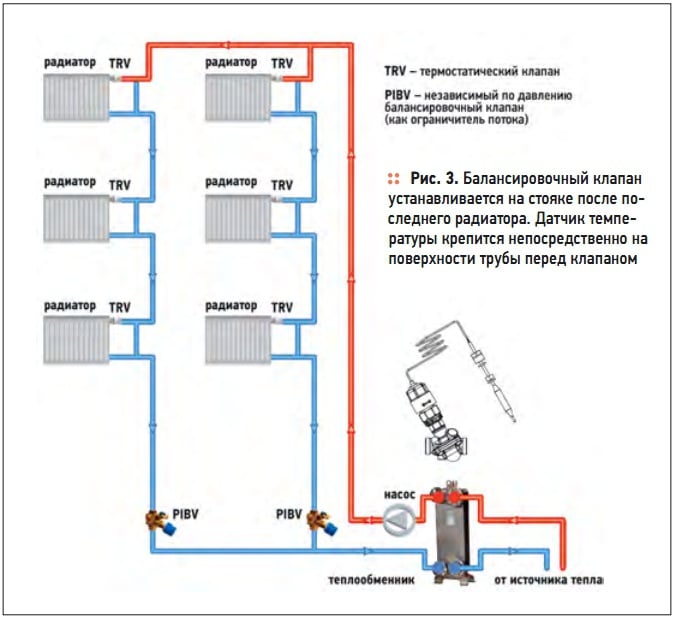

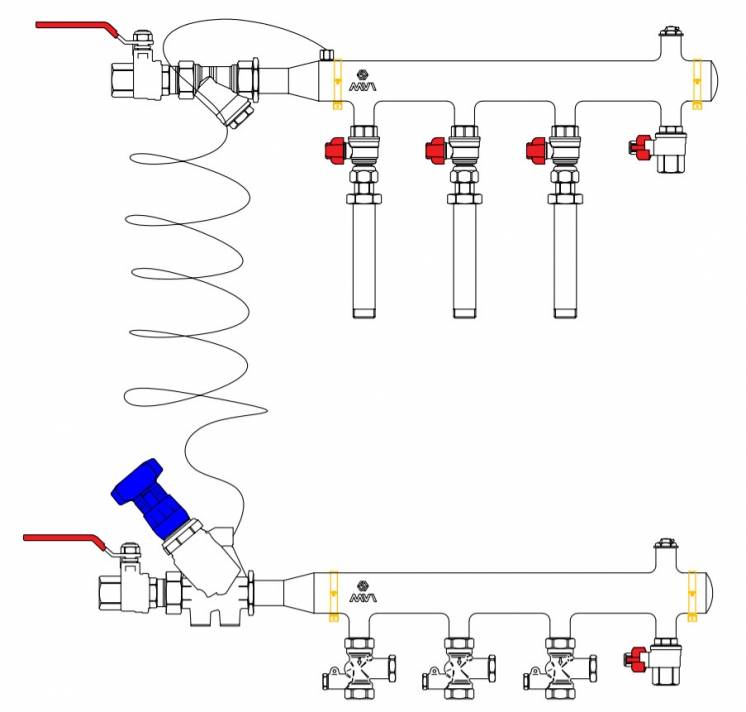

Балансировочные клапаны можно устанавливать на водопроводной или возвратной трубе. Обычно их нужно устанавливать в трубах возврата воды, в особенности в цепях высокотемпературного типа. Важно, чтобы она была установлена на трубе возврата воды, для того, чтобы уменьшить отладку.

Клапан должен быть установлен в трубопроводе всегда таким образом, чтобы направление потока среды соответствовало стрелкам на корпусе. Допускаются любые монтажные позиции, кроме случаев, когда привод находится под клапаном.
