Как подключить вызывную панель: 56 фото

Вероятная причина – пыль, посторонние частицы в механизме; неправильная настройка доводчика. Невозможно набрать номер на вызывной панели и разблокировать замок. Вероятная причина –отсутствует контакт между платой и кодовой панелью из-за трещины в плате, влаги и пыли в механизме.

Требования к кабелям для вызывной панели. Для подключения вызывной панели следует подготовить пару типов кабелей: Слаботочный кабель КСПВ 4-жильный (сечение каждой жилы – 0,5 мм2). Он необходим для подключения блока вызова, а также для управления электромеханическим замком (для 12-вольтового питания).

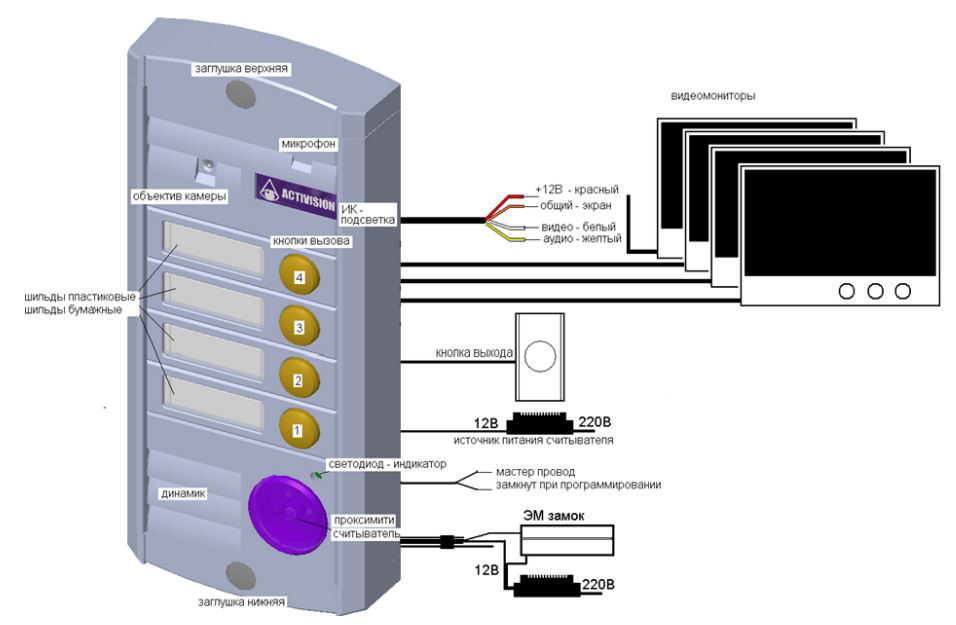

Вызывная панель содержит: микрофон и динамик для речевой связи, миниатюрную видеокамеру, передающую изображение на монитор и кнопку вызова. Так же в вызывную панель встроена инфракрасная подсветка, позволяющая получить изображение в условиях полной темноты.

Узнать это можно в управляющей компании или в интернете, прочитав технические характеристики оборудования. Основной элемент, который поможет подключить индивидуальный видеодомофон к подъездному – модуль сопряжения. Он не всегда входит в базовую комплектацию.

Имейте в виду, что ошибка в одной квартире при подключении трубки домофона своими руками вызовет сбой системы во всем подъезде. Чтобы нивелировать этот недостаток, на каждом этаже устанавливаются контроллеры, позволяющие при неисправности быстрее выявить место неправильного подключения.
