Видеодомофон метаком схема подключения: 58 фото

Для подключение аудиодомофонов достаточно двухжильного кабеля, например, ТРП 2х0,4. Для видеодомофонов потребуется кабель с 4-мя жилами, так как между вызывной панелью и самим домофоном нужно обеспечить питание (12 В), передачу видео, аудио-сигнала и заземление.

Для этого к нему необходимо подключить вызывную панель, камеру, все провода от трубки аудиодомофона и четыре кабеля от видеодомофона. Адаптер МСЦ позволит открывать подъездную дверь нажатием кнопки на мониторе, организовывать двухстороннюю голосовую связь.

Принцип работы видеодомофона для частного дома. Панель, устанавливаемая в помещении, включает в себя кнопку дистанционного открытия замка, мини-монитор, динамик с микрофоном. На недорогих моделях можно встретить трубку по типу телефонной. Практически все подобные устройства подключаются к электромеханическому замку.

Если длина линии составляет 30-40 метров, потребуется комбинированный провод КВК. Если длина линии составляет 40-50 метров, понадобится коаксиальный провод RG-6 или РК-75. Такой кабель нужен для домофона в многоквартирном доме.

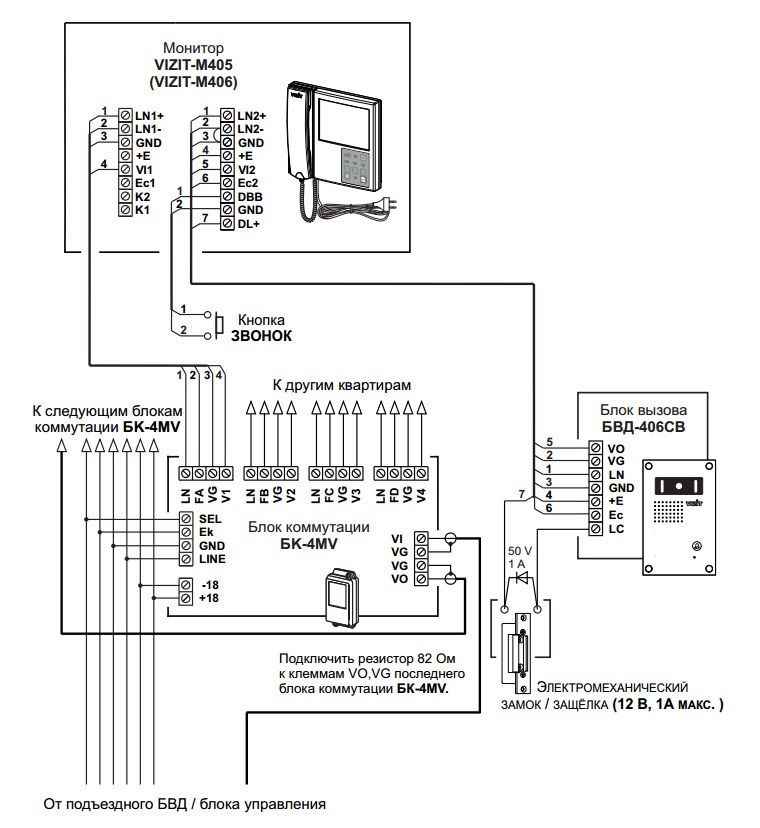

Монитор видеодомофона находится в самом доме на достаточно большом расстоянии от остальных элементов системы. Прежде всего необходимо подключить к сети 220В монитор. Вызывная панель видеодомофона подключается к нему с помощью кабеля КВК-П-2х0,75.
